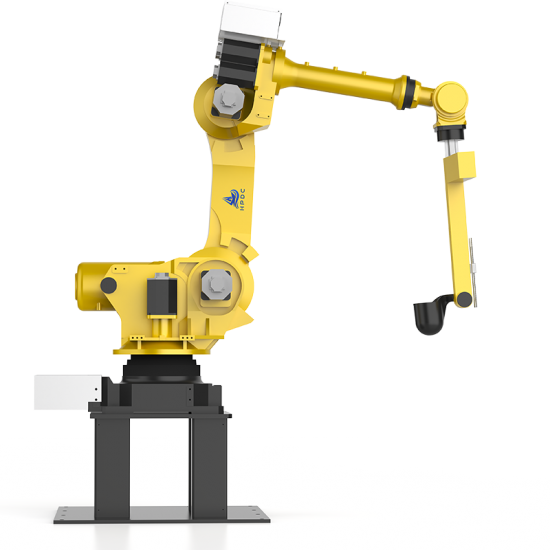

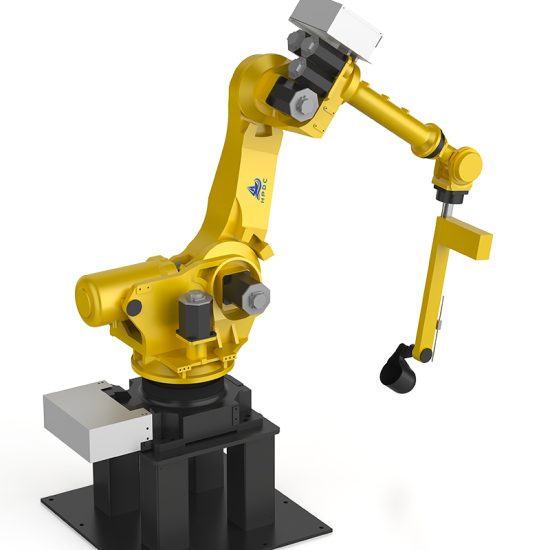

Robot Louche et système de Louche
Les robots de poche servo de haute qualité jouent un rôle important dans le processus de coulée sous pression, car des poches mal dimensionnées peuvent entraîner des coûts de refusion substantiels. Le système de porte robotique automatisé avancé de Longhua Die Casting Machine Co., Ltd. atteint une précision de 99% +% et peut verser en continu la solution de métal fondu du four dans la coupelle d'alimentation de la machine de coulée sous pression.
Performances précises, sûres et reproductibles
Nos produits comportent des servomoteurs et des actionneurs qui permettent un entraînement par servomoteur à quatre axes, et notre circuit de système exclusif Smart Probe ™ Ladler empêche l'immersion. Notre système de programmation logicielle est développé conjointement par l'Académie chinoise des sciences et notre société, avec une certification de certificat de brevet national, peut changer de plusieurs langues, a la capacité de modifier, peut être écrit en fonction de vos besoins de production.
Parfaite garantie après-vente
Depuis 1982, Longhua Die Casting Machine Co. LTD s'est engagé dans la machine de moulage sous pression, l'équipement d'automatisation de la production de machines de moulage sous pression et les accessoires périphériques de la machine de moulage sous pression, vous achetez chez nous chaque appareil a un appareil de sa propre production et informations de fabrication, nous fournirons un service clé en main, de la conception, de la production à l'installation et au débogage à cette fin, nous veillerons à ce que votre expérience et réduise vos coûts de production, escorte pour votre efficacité de production
Caractéristiques techniques de la servo poche
robot:1. Les principaux accessoires et composants électriques sont des pièces importées, un contrôle PLC, un réglage de sélection de fonction arbitraire d'écran tactile;
2. La structure de la bielle, le double entraînement par servomoteur, la connexion directe du réducteur, améliorent la stabilité et la durée de vie de la machine;
3. Haute précision de l'alimentation de la soupe, amélioration de la vitesse de marche et de la stabilité de la course du bras et capacité de production efficace;
4. Bras avant/arrière et remplissage de soupe/soupe prenant le contrôle du servomoteur, la vitesse peut être ajustée; Fonction de frein moteur, la soupe en aluminium n'est pas facile à renverser;
5. Avec la fonction d'affichage du code d'erreur, facile à réviser.
Paramètres principaux du robot de poche servo :
|
Caractéristiques /des modèles |
2 # |
4 # |
5 # |
6 # |
|
Convient aux modèles de moulage sous pression |
50 -4 5 0T |
5 0 0- 9 00T |
100 0-1300T |
1600-3000T |
|
Donner le maximum de soupe |
4.5KG |
10KG |
20 kg |
35 kg |
|
À la précision de l'eau d'aluminium |
+/-1% |
+/-1% |
+/-1% |
+/-1% |
|
Le taux de louche d'eau d'aluminium |
Max. 5 - 8 s |
Max.1 0-15 s |
Max. 15-25 secondes |
Max. 35 s |
|
Le creuset de diamètre intérieur |
Min.300-480mm |
Min.520-550mm |
Min. 800 millimètres |
Min. 850 millimètres |
|
Prenez la profondeur de la soupe |
Max.350mm |
Max.350-450mm |
Max. 500 millimètres |
Max. 500 millimètres |
|
Puissance d'entraînement du bras |
1500W 4P |
20 00W 4P |
2500W 4P |
3000W 4P |
|
La cuillère entraîne l'alimentation |
750W 4P |
1000W 4P |
1500W 4P |
200 0W 4P |
|
L'alimentation |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
|
La capacité de puissance |
1.5KVA |
1.5KVA |
1.5KVA |
1.5KVA |
|
Alimentation de fonctionnement |
DC24V |
DC24V |
DC24V |
DC24V |
|
Poids de la machine |
350-400KG |
450-500KG |
600KG |
800KG |
|
La taille des machines |
1300*650*1100 |
1300*650*1100 |
1300*650*1100 |
/ |
Configuration principale du robot de poche servo：
|
Nom |
Unité R&D/ Des modèles |
Fabrication （ origine ） |
|
Programmation informatique |
Institut Hefei de l'Académie chinoise des sciences * Bengbu Longhua |
Bengbu Longhua (Chine) |
|
Servomoteur Xinjie + entraînement |
MS5G-130STE-CS07220BZ-21P5 |
Xinjie (Chine) |
|
Servomoteur Xinjie + entraînement |
MS5H-60STE-CS0133OB-20P4 |
Xinjie (Chine) |
|
L'interface homme-machine |
TG765-MT |
Xinjie (Chine) |
|
palier |
6208/6207/6206 ... |
NSK ( Japon ) |
|
La chaine |
40M/50# |
KCM ( Japon ) |
|
R elais |
RXM2L2B2BD/24VDC/24AC |
Schneider (France) |
|
Ligne haute température |
2,7 m * 4 = 10,8 m |
Krabi (Japon) |
|
Opération de commutation |
XB2BD21C/XB2BD53C |
Schneider, （ France ） |
|
Bloc d'alimentation |
NES-50-24 |
Ming Wei (Taïwan, Chine) |
|
Réducteur Niklas RV |
BX40E-153-F |
Suzhou (Chine) |
|
Le réducteur planétaire Nicholas |
AB60-40 |
Suzhou (Chine) |
|
Automate programmable automate |
FX5U-40MT/ES |
Mitsubishi (Japon) |
