Prix ​​de gros d'extraction robotique moulé sous pression Longhua personnalisé par OEM

Du système d'intégration simple au complexe: nous avons construit pour le traitement des métaux non ferreux et les zones de production de moulage sous pression, fournissons des machines et des équipements flexibles et entièrement automatisés, depuis 1982, nous sommes engagés dans la fabrication de moulage sous pression et les équipements périphériques dans le domaine de la production et approvisionnement, veuillez croire que nous pouvons vous fournir une conception clé en main à guichet unique, Pour répondre à vos besoins d'automatisation dans tous les domaines de la production de moulage sous pression.
description des produits

Convient aux robots de moulage sous pression:

L'automatisation robotisée des processus de moulage sous pression devient rapidement un facteur de succès essentiel dans ce segment d'activité concurrentiel.

Les robots éliminent les maillons faibles de la chaîne de processus de la fonderie en améliorant la productivité, la flexibilité, la qualité et la sécurité au travail.

Le robot Longhua Casting a une surface émaillée à haute résistance à deux composants et une certification IP67. Ces robots ont la capacité de résister à des températures élevées et à la résistance à la traînée, et peuvent effectuer leurs tâches avec une excellente précision lors du moulage sous pression.

Les robots Longhua fournissent des applications automatisées fiables telles que : les techniques de pulvérisation, d'extraction, de préhension et de moulage sous pression, de chargement et de déchargement. Un robot monté au-dessus de la machine de coulée sous pression peut économiser de l'espace et faciliter l'utilisation de la machine. Le robot est placé à côté de la machine de moulage sous pression et est responsable de l'extraction et de l'insertion, offrant aux utilisateurs une installation et une application flexibles.

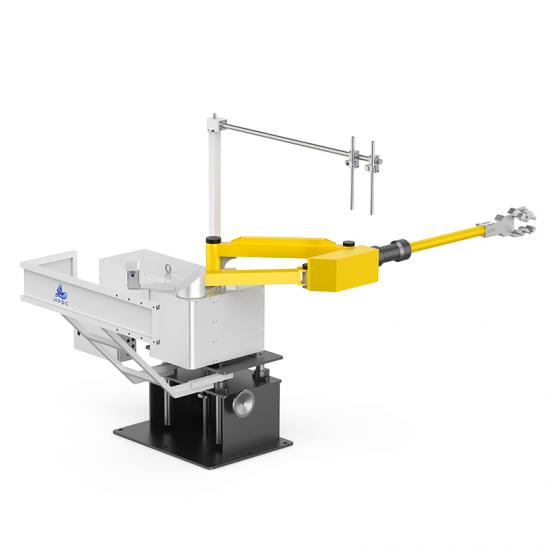

Description du robot extracteur servo :

Le mécanisme d'entraînement à double servo réalise le processus de retrait du produit du mouvement de trajectoire dans la cavité du moule.

extracteur robotique de coulée sous pression

Caractéristiques techniques du robot asservi extracteur :

1. Il peut être à simple effet, ou il peut être connecté à une machine de moulage sous pression et à un pulvérisateur pour devenir une production entièrement automatique ;

2. La fonction d'attente avant du bras peut être sélectionnée pour accélérer la vitesse de préhension, augmenter la vitesse de production des produits finis et raccourcir le temps, améliorer la production d'une journée à environ 20-30%;

3. L'entraînement par servomoteur peut rendre la vitesse du bras vers l'avant et vers l'arrière stable, la structure de la machine est simple et durable et la durée de vie mécanique est prolongée;

4. L'appareil peut être divisé en pince avant et pince arrière, ce qui le rend plus pratique à utiliser. Il peut être équipé d'un dispositif de levage automatique des bras, qui peut être connecté à la poinçonneuse pour éliminer automatiquement les bavures, réduisant ainsi le gaspillage de main-d'œuvre ;

5. Il adopte une boucle de contrôle PLC et dispose d'une fonction d'affichage de code d'erreur, ce qui rend la maintenance plus pratique.

Principaux paramètres du robot extracteur servo :

Spécification/modèle

2 #

4 #

5 #

Machine de moulage sous pression applicable

125-4 5 0T

5 0 0-900 T

100 0-1 30 0T

Max Modèle fixe

900-1100mm

1300-1450mm

1300-1450mm

Diamètre de la poignée matérielle

Φ 40-90mm

Φ 60-120mm

Φ 70-130mm

Force de traction

68kgf

98kgf

98kgf

Distance réglable de la direction de la force de traction

200-250mm

350-400mm

500mm

Force des bras

680-900kgf

1000-1100kgf

1450kgf

Source de pression du vent

4-6.5kgf/

4-6.5kgf/

4-6.5kgf/

Interface aérienne

PT3/8 ''

PT3/8 ''

PT1/2 ''

Poids de travail

3-4kg

6-8kg

12-15 kg

Voie fixe

Fixé

Au sol

Au sol

Poids de la machine

345-360kg

1180-1280kg

1320-1335kg

Taille

1800*1200*1700

1800*1200*1700

1800*1200*1700

Configuration principale du robot servo extracteur :

Nom

Modèle d'unité de R & D

Fabricant (origine)

Programmation informatique

Institut Hefei de l'Académie chinoise des sciences * Bengbu Longhua

Bengbu Longhua (Chine)

Automate programmable

FX3U-64MT/ES-A

Mitsubishi (Japon)

Module d'E/S

FX2N-16EX

Mitsubishi (Japon)

servomoteur + entraînement

MS5S-80STE-CS03230B-21P0 2

MS5G-130STE-CS07220B-21P5-S01 4

Xinje (Chine)

Moteur électrique transversal

GV22-400-15SBY

Wanxin (Taïwan, Chine)

Le cylindre rotatif

CRB1BW50-90D 2

CRB1BW80-90D 4

SMC (Japon)

Détecteur de proximité

TL-Q5MC /DN-05

Omron (Japon)

La valve électromagnétique

RV5221-08QE4

EMC (États-Unis)

cylindre

SDA63X15

AirTAC (Taïwan)

filtre

GFR-300-10

AirTAC (Taïwan)

Palier

6 2 07 /6206/6210...

NSK (Japon)

guide

TRH30FH-2-800L

TBI (Taïwan)

L'engrenage et la crémaillère

M2XC-122102021/1221020100

Fengmao (Taïwan, Chine)

Réducteur RV

BX40E-81-F 19 2

BX40E-81-F 22 4

Qinchuan (Chine)

réducteur planétaire

AB90-40

Qinchuan (Chine)

réducteur planétaire

AB60-40(2)

AB90-40(4)

Qinchuan (Chine)

Nous nous réservons le droit d'apporter des améliorations techniques sans préavis
