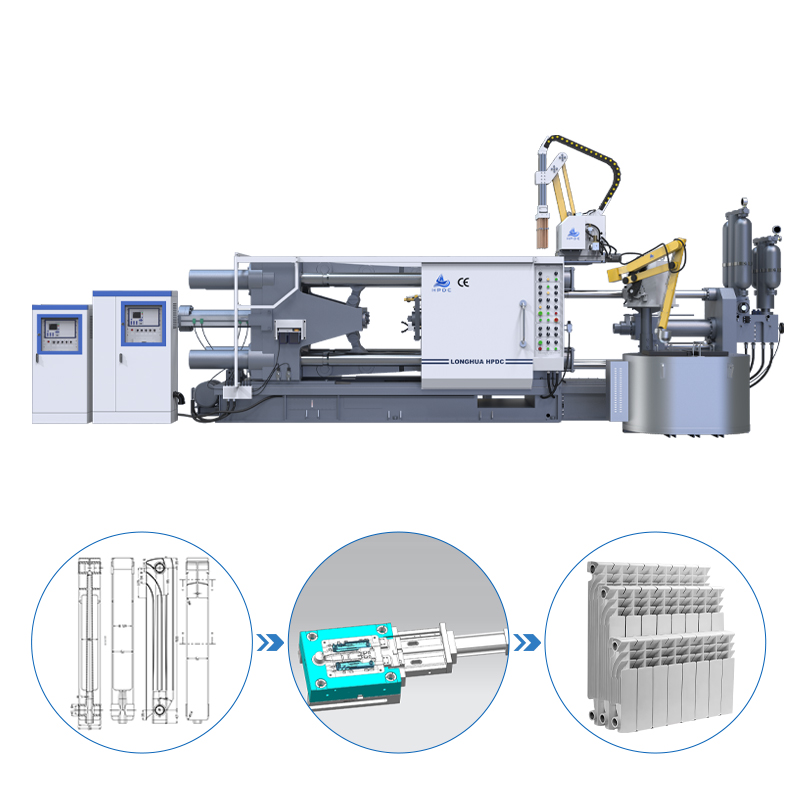

Structure de la machine de moulage sous pression :

De la structure globale : châssis colonne, châssis, injection, hydraulique, électrique, lubrification, refroidissement, sécurité

Depuis les points de fonction de la machine : mécanisme de serrage, mécanisme d'injection, transmission hydraulique, commande électrique, protection de sécurité

Mécanisme de serrage :

Fonction : il réalise principalement l'action de fermer le moule, de verrouiller le moule et d'éjecter le produit

1, composition

(1) Trois plaques : plaque de siège mobile, finaliser la plaque de siège, plaque de queue

(1) Colonne Corinthe : mécanisme de vilebrequin : charnière longue, petite charnière, charnière à crochet et connecté à la plaque de siège de type mobile, à la plaque de queue et au cylindre hydraulique fermé

(2) mécanisme d'éjecteur : cylindre hydraulique d'éjecteur, dé à coudre, fixé dans la plaque de siège mobile

(3) Mécanisme de réglage du moule : moteur de réglage du moule, engrenage, fixé sur la plaque arrière

(4) Système de lubrification : pompe de lubrification coudée, vidange d'huile, tuyau d'huile, shunt

2. Caractéristiques du travail

(1) Mécanisme de coude de flexion

A, l'effet de l'augmentation de la force à travers le système de bielle de coude de flexion, peut amplifier la poussée du vérin hydraulique de serrage 16 ~ 26 fois, pour réduire la consommation de carburant, réduire le diamètre du vérin hydraulique de serrage, réduire la puissance de la pompe , pour obtenir la même puissance.

B, peut réaliser un mouvement de moule de fermeture à vitesse variable: dans le processus de moulage, la plaque de base du moule en mouvement se déplace rapidement de zéro au maximum, puis ralentit progressivement, avec le coude de flexion droit pour terminer, la vitesse de fermeture du moule devient nulle, puis état autobloquant.

C. Lorsque la matrice de serrage est terminée, la force de poussée peut être supprimée : lorsque la matrice de serrage est serrée et que la tige coudée est étendue en ligne droite, l'auto-verrouillage se produit. À ce stade, la poussée du vérin hydraulique de serrage peut être supprimée. Le système de serrage est toujours à l'état fermé.

(2) Mécanisme d'éjection :

Une fois que la machine a ouvert le moule, la tige de poussée et le dé à coudre peuvent être poussés vers l'extérieur grâce au mouvement relatif de la tige de piston du vérin hydraulique. La force d'éjection, la vitesse d'éjection et le temps d'éjection peuvent être ajustés par le système hydraulique, et le double vérin hydraulique peut être utilisé pour rendre la force de la tige de poussée uniforme, un mouvement doux et la distribution du trou d'épingle d'éjection plus raisonnable.

(3) Mécanisme de réglage du moule :

En ajustant le moteur du moule pour entraîner l'ensemble d'engrenage, la plaque arrière et le gabarit mobile du cadre de la colonne de verrouillage du moule se déplacent le long de la tige de traction dans la direction axiale, de manière à étendre ou à réduire la distance entre la finalisation dynamique de la plaque de siège, voir la spécification pour les paramètres.

(4) Système de lubrification :

Pour réduire l'usure due au mouvement, une huile de lubrification appropriée doit être maintenue sur la surface de mouvement. Et pour obtenir une lubrification temporelle et quantitative, en même temps, l'utilisation d'une pompe de lubrification, une lubrification automatique.

(5) Mécanisme d'injection

Rôle : le métal hydraulique dans la cavité du moule pour le remplissage.

Composition : ensemble vérin hydraulique d'injection, barillet d'alimentation, ensemble marteau, ensemble accumulateur à injection rapide, ensemble accumulateur sous pression.

(6) Système de transmission hydraulique

Fonction: à travers les composants hydrauliques (composants de puissance, composants exécutifs, composants de contrôle, composants auxiliaires, supports de travail) et la puissance de transmission en boucle, de manière à réaliser une variété d'actions.

Composition : ① Composition du système hydraulique

Élément de puissance -- pompe hydraulique

Élément d'exécution -- cylindre hydraulique/moteur hydraulique, respectivement pour réaliser un mouvement linéaire et rotatif

Composants de contrôle - vannes de contrôle (direction, pression, vanne de débit, etc.), contrôler et régler le sens d'écoulement, la pression et le débit d'huile dans le système hydraulique, pour répondre aux exigences du mouvement des composants exécutifs.

Composants auxiliaires - réservoir d'huile, filtre, accumulateur, échangeur de chaleur, manomètre, raccord de tuyau, dispositif d'étanchéité, etc.

Fluide de travail - huile hydraulique

② Composition du système hydraulique de la machine de moulage sous pression :

Réservoir d'huile, pompe hydraulique, vérin hydraulique d'ouverture, vérin hydraulique d'éjection, vérin hydraulique d'injection, moteur hydraulique de réglage, composants de commande hydraulique, accumulateur hydraulique, filtre, etc.

Accumulateur hydraulique

A, la fonction est utilisée pour stocker une certaine quantité de liquide et, si nécessaire, pour compléter l'huile hydraulique du mécanisme d'injection. Ajoutez une pression et une vitesse constantes.

B, champ d'application : adapté aux systèmes à grand volume et à grand débit, température entre -- 53 ℃ ~ 121 ℃.

C, catégories communes : type de piston, type d'airbag

(4) filtre

A, filtrer les impuretés, réduire la pollution au niveau admissible, pour assurer le fonctionnement normal du système.

B, catégories communes : type de filet, type d'écart de ligne, type de noyau de papier, type de frittage (type de filet pour machine de moulage sous pression)

(5) le réservoir de carburant

A, fonction, utilisée pour stocker l'huile, assurer le système hydraulique plein et moyen de travail, en même temps avec la dissipation thermique, de sorte que l'air dans l'huile s'échappe et précipite la saleté.

B. Structure du réservoir d'huile de la machine de moulage sous pression : intégrale : elle est composée d'un réservoir d'huile principal, d'un réservoir d'huile d'extrémité d'alimentation et d'un réservoir d'huile de retour, qui est relié en un tout par des tuyaux

Filtre à air A, le rôle de filtrer l'huile hydraulique pour empêcher les impuretés dans le réservoir, en même temps, avec ventilation, équilibrer la fluctuation du niveau de liquide

B, filtre à air d'huile couramment utilisé pour la machine de coulée sous pression

(7) Protection de sécurité

① Fonction pour assurer une production sûre et prévenir les accidents

Composition : protection de la zone d'injection, protection de la zone de serrage, système de contrôle de sécurité, protection de sécurité d'arrêt d'urgence

(3) Composition de protection de la zone d'injection, porte de sécurité avant et après la fonction, couvercle de plaque de siège de moule mobile, déflecteur de matériaux volants. Empêcher les éclaboussures de liquide métallique lors de l'injection

(4) Composition protectrice de la zone de fermeture du moule, porte de sécurité avant et après la fonction, couvercle de la plaque de siège du moule mobile, couvercle de la plaque arrière, couvercle arrière du coude, plaque de couvercle avant du coude. Prévenir les blessures accidentelles lors de la flexion du coude ou du dé à coudre du gabarit.

Le système de contrôle de sécurité est composé du système de contrôle de porte de sécurité avant et arrière, respectivement contrôlé par le système et le PLC

⑥ Protection de sécurité d'arrêt d'urgence : réglez l'interrupteur d'arrêt d'urgence et réglez l'affichage et l'alarme.

(8) Commande électrique

Composition : moteur, système de contrôle PLC, divers composants électriques, circuit électrique

Fonction : fournir de l'énergie à la machine et s'assurer que la machine selon la pression, la vitesse, la température et le temps de travail prédéterminés.

Le principe de fonctionnement et le principe de fonctionnement hydraulique peuvent être analysés selon le schéma électrique de la machine.
